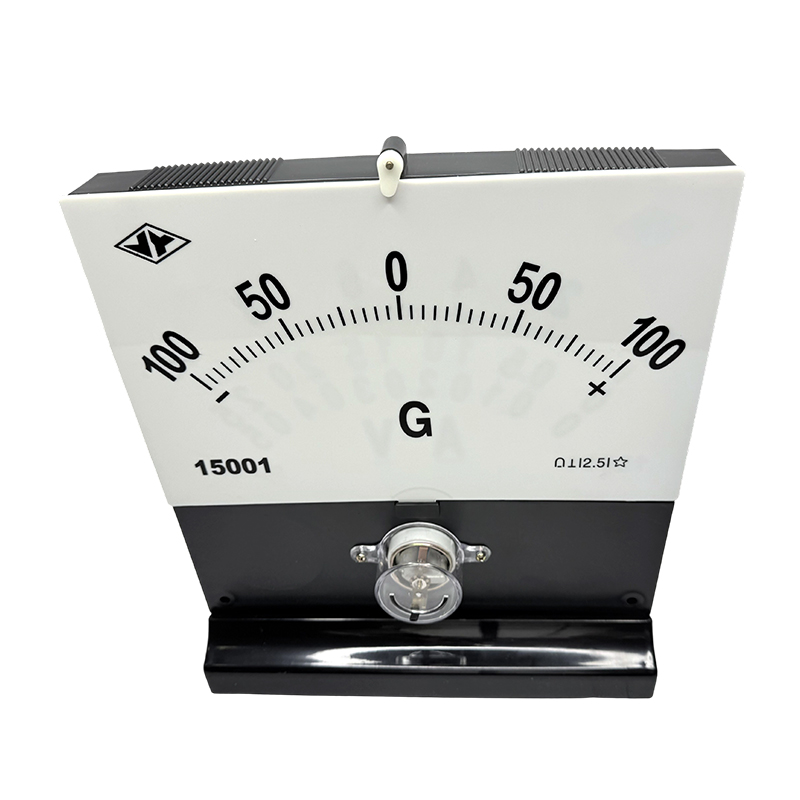

Учебные приборы Физическая электрическая цепь Экспериментальное оборудование демонстрирует аналоговый электрический ваммер вольтметр

Модель:

X0008

Область применения:

Подходит для экспериментов по физике и электричеству студентов

Важные параметры:

Размер: 345*315*145 мм

Вес: 1402G

Материал: металлический пластик

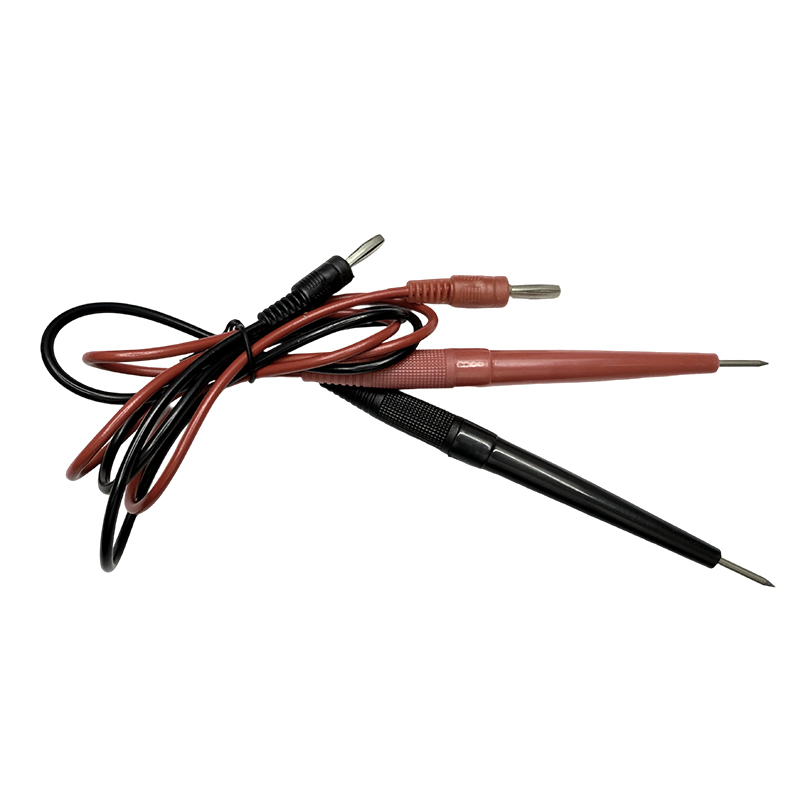

Аксессуары: проволока

Функция:

1. Измерение диапазона:

G-100UA ~ 0 100UA

DCA: 0 ~ 200UA; 0 ~ 0,5a; 0 ~ 2,5a напряжение падение 95 мВ

DCV: 0 ~ 2,5 В: 0 ~ 10 В, чувствительность напряжения 5 кОм/В

2. Точность прибора составляет 2,5 уровня

3. Рабочая температура прибора 0 ° C ~ 40 ° C; температура ≤85%

4. Защита от внешнего магнитного поля является уровнем IV

5. Время демпфирования ≤6s

Цель:

Новый демонстрационный счетчик, предназначенный для популяризации девятилетнего обязательного образования. Его можно использовать для измерения тока постоянного тока и напряжения постоянного тока, а также может использоваться в качестве гальванометра. Это прямая и интуитивная учебная помощь для изучения структуры магнитоэлектрических метров в обучении. Измеритель имеет хорошую интуитивность, высокую видимость, легкую работу и разумную структуру. Он принимает внутреннюю магнитную структуру высококачественной магнитной стали, чтобы сделать инструмент магнитно стабильным, высокочувствительным, легкий вес и легко переносить. На головке счетчика принимает схему защиты кремниевого диода, чтобы предотвратить повреждение тока перегрузки от повреждения счетчика. Структура и принцип работы: счетчик представляет собой магнитоэлектрическую структуру, в основном состоящую из измерительной головки и измерительной схемы. Шагта измерителя состоит из внутреннего магнитного кронштейна, кольца якового кольца, движущейся катушки, пружина, сиденья с валом и подшипника из высококачественной магнитной стали. Когда ток проходит через движущуюся катушку, генерируется магнитное поле, которое взаимодействует с магнитным полем, генерируемым внутренним магнитным кронштейном, и якотом для генерации крутящего момента, в результате чего движущаяся катушка отклоняется. Когда крутящий момент сокращается с силой, генерируемой пружином, указатель находится в положении баланса, что указывает на измеренное значение. МЕХАНИЧЕСКАЯ РУКОВОДСТВО НАРУШЕНИЯ УСТАНОВКА УСТАНОВКА В Клинете счетчика.
